| মূল প্রযুক্তিগত বিবরণ এবং পরামিতি |
|

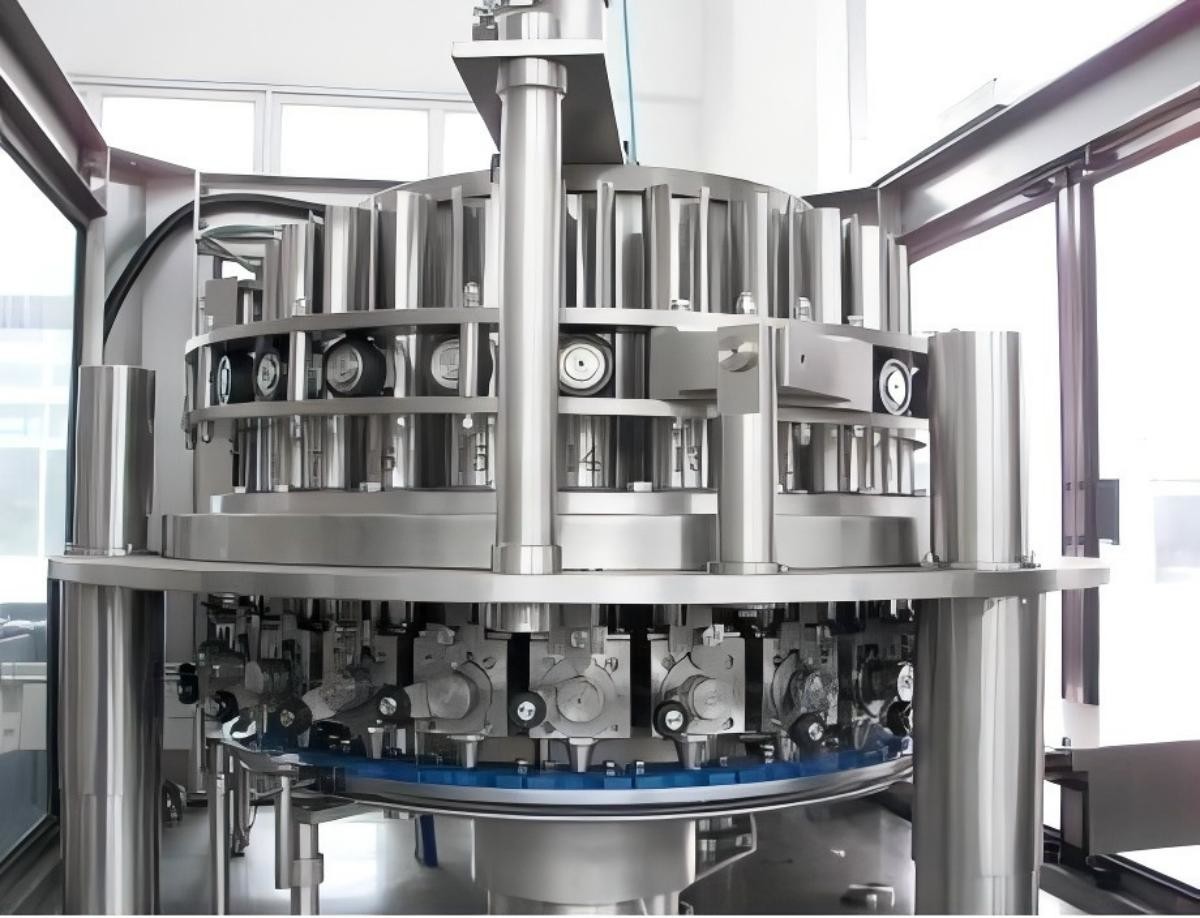

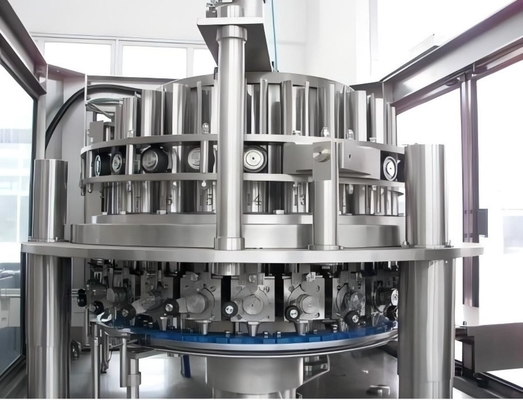

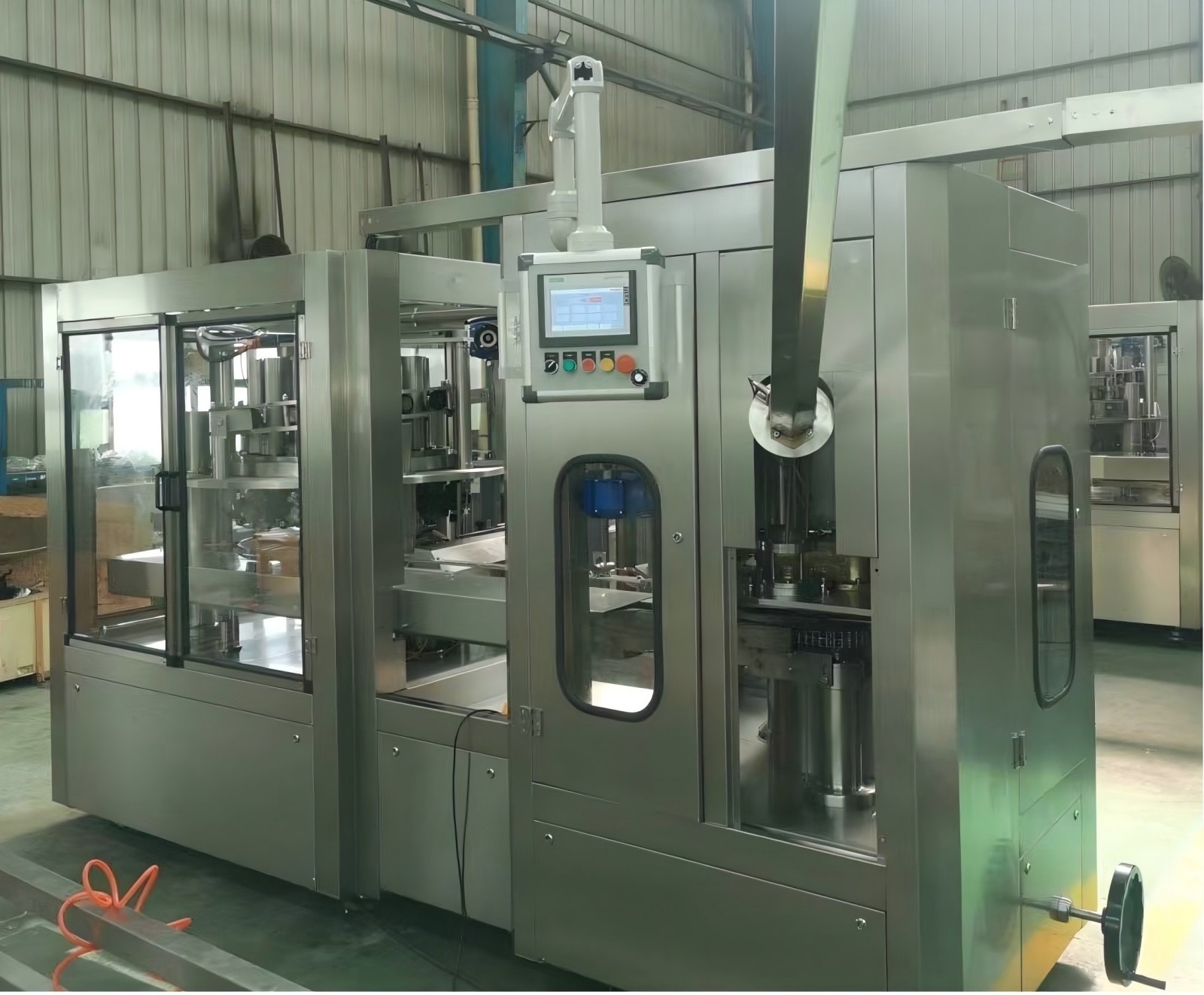

টিনের ক্যানের জন্য টমেটো পেস্ট ফিলিং মেশিন
|
ফ্রেম
|
- ওয়ার্কটেবিল প্লেটটি Q235 উপাদান দিয়ে তৈরি করা উচিত যার বেধ δ 35;
- বিম ফ্রেমটি 201 স্টেইনলেস স্টিলের বর্গাকার টিউব গ্রহণ করে;
- প্ল্যাটফর্মটি একটি গ্যান্ট্রি ফ্রিজিং মেশিনের মাধ্যমে δ 30 এর একটি সামগ্রিক সমতলে প্রক্রিয়াজাত করা হবে এবং প্ল্যাটফর্মটি সমতল হবে, কনকভ-উত্থিত হবে না;
- টেবিলটি মরিচা প্রতিরোধের জন্য SUS304 স্টেইনলেস স্টীল প্যানেল দিয়ে আচ্ছাদিত।
|
|
খালি ক্যান খাওয়ানোর ডিভাইস
|
- ২ মিটার লম্বা ইনপুট এবং আউটপুট ক্যান কনভেয়র বেল্ট, SUS304 সাইড প্লেট;
- পরা-প্রতিরোধী ফ্ল্যাট টপ চেইন;
- ইনকামিং ক্যান সনাক্তকরণ (স্বয়ংক্রিয়ভাবে ইনকামিং ক্যান শর্ত অনুযায়ী সরঞ্জাম অপারেশন গতি সামঞ্জস্য), স্বয়ংক্রিয় ক্যান আটকানোর ডিভাইস।
|
|

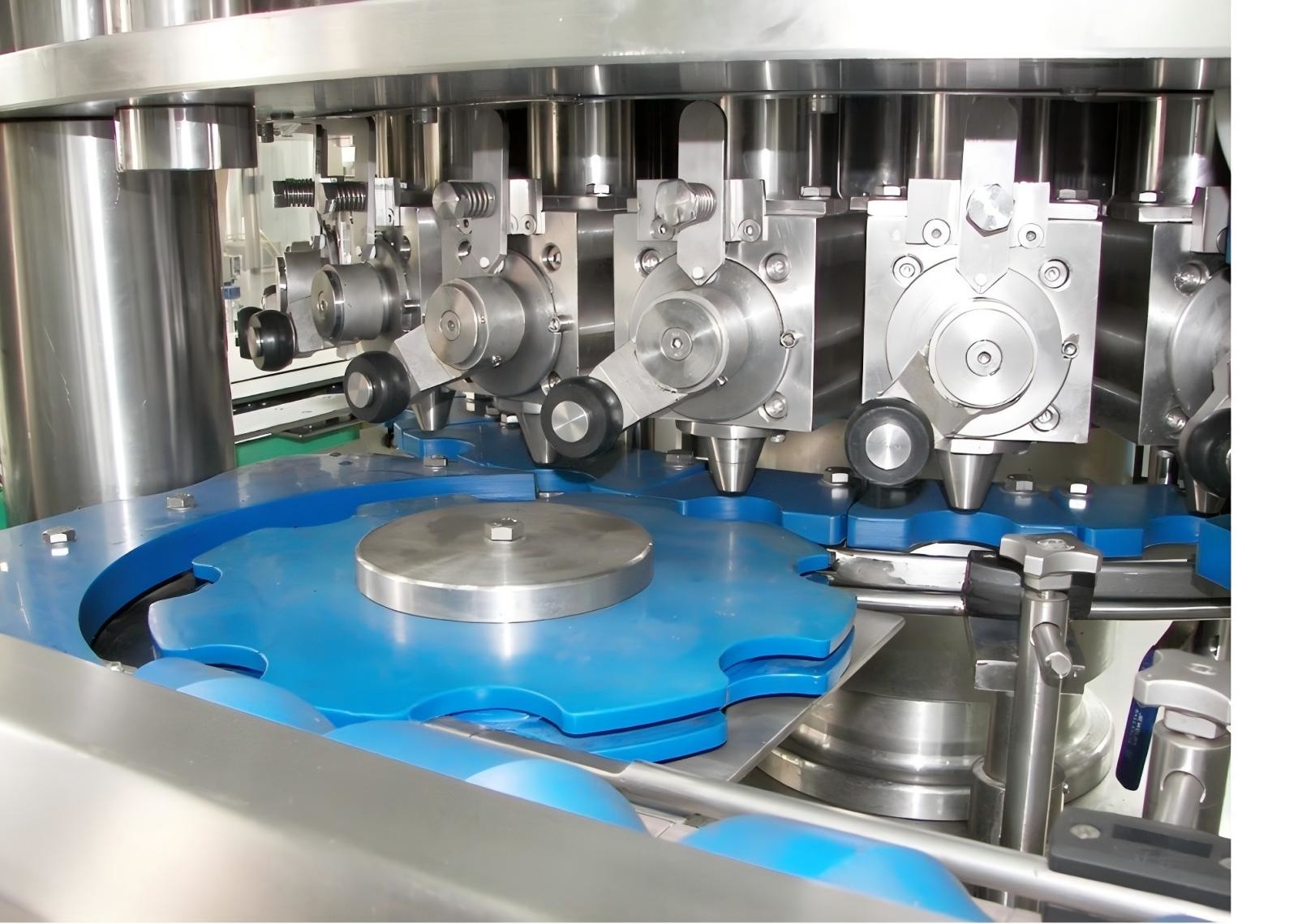

ভরাট সিস্টেম
|
- পিস্টন সিলিন্ডারটি SUS304 কাস্টমাইজড হোনিং পাইপ দিয়ে মেশিনযুক্ত, মসৃণ অভ্যন্তরীণ প্রাচীর এবং 0.4-0 এর সমাপ্তি সহ।8এটি ক্ষয় এবং ঘর্ষণ প্রতিরোধী;
- ভালভের কোরটি SUS304 দ্বারা প্রক্রিয়াজাত করা হয়, পৃষ্ঠটি HRC45-50 দ্বারা কঠোর করা হয় এবং বাহ্যিক বৃত্তাকার গ্রিলিং যুক্ত করা হয় এবং সমাপ্তি 0 হয়।8. টেফলন গাইড রিং সামনে এবং পিছনের প্রান্তে ভালভ সিট সঙ্গে সরাসরি ঘর্ষণ থেকে ভালভ কোর রক্ষা;
- ভালভ সিট SUS304 সম্পূর্ণরূপে ঢালাই করা হয়, অভ্যন্তরীণভাবে ঘূর্ণিত, 0 এর সমাপ্তি সহ।8. সামনের এবং পিছনের প্রান্তে টেফলন গাইড রিংগুলি পিস্টন রডের সাথে সরাসরি ঘর্ষণ থেকে ভালভের কোরকে রক্ষা করে;
- পিস্টন রডটি SUS304 দিয়ে তৈরি, সরাতে সক্ষম সিলিং বিভাগের নকশা সহ, যা ভরাট ভলিউমটি সামান্য সামঞ্জস্য করতে পারে।উপরের এবং নীচের প্রান্তে Teflon গাইড রিং পিস্টন রড পিস্টন সঙ্গে সরাসরি ঘর্ষণ থেকে রক্ষা;
- স্প্রিং প্রেসিং ব্লক ভালভ কোর দ্রুত ইনস্টলেশন, যা দ্রুত এবং সহজেই ভালভ কোর আউট এবং পরিষ্কার সহজ করতে পারেন;
- বিশেষ গাম দিয়ে আবৃত পিস্টন রড গাইড হুইল, পরিধান প্রতিরোধী।
|
|
পণ্য হপার এবং ড্রাইভিং সিস্টেম
|
- সিলিন্ডার ব্লকটি SUS304 থেকে তৈরি;
- প্রধান শ্যাফ্টের আসনটি SUS304 উপাদান থেকে তৈরি, এবং বিয়ারিংটি হার্বিন শ্যাফ্ট;
- ট্রান্সমিশন ভারবহন কাস্টমাইজড স্লাইং ভারবহন গ্রহণ করে, এবং ভরাট মেশিনের বেশিরভাগ ওজন স্লাইং ভারবহন দ্বারা সমর্থিত হয়, যাতে পুরো মেশিনের স্থিতিশীল অপারেশন নিশ্চিত করা যায়,সঠিক ভরাট নিশ্চিত করুন, প্রধান শ্যাফট উপর লোড কমাতে এবং সরঞ্জাম সেবা জীবন প্রসারিত;
- উপাদান সিলিন্ডারটি কয়েল আইসোলেশন ডিভাইস এবং মিশ্রণ ডিভাইস দিয়ে সজ্জিত করা যেতে পারে;
- SUS 304 স্টেইনলেস স্টীল বায়ুসংক্রান্ত বল ভালভ খাওয়ানো;
- খাদ্য শ্রেণীর উচ্চ চাপের নল
|
| পরিমাণগত ভরাট এবং ক্যান উচ্চতা সমন্বয় |
- ভরাট ভলিউমটি বৈদ্যুতিকভাবে নিয়ন্ত্রিত হয় এবং সূক্ষ্ম নিয়ন্ত্রনের জন্য হ্যান্ড হুইল সরবরাহ করা হয়;
- ভরাট উচ্চতা বৈদ্যুতিকভাবে নিয়ন্ত্রিত হয় এবং সূক্ষ্ম নিয়ন্ত্রনের জন্য একটি হ্যান্ড হুইল সরবরাহ করা হয়;
- ভরাট সুইচ ডিভাইসটি ঘন স্টেইনলেস স্টিল প্লেট বেস প্রক্রিয়াকরণ, উপরের এবং নীচের পিটিএফই গাইড ব্লক, সিলিন্ডার নিয়ন্ত্রণ সুইচ গ্রহণ করে, স্থিতিশীল এবং টেকসই।
|
|
নিয়ন্ত্রণ ব্যবস্থা
|
- ইনকামিং ক্যান শর্ত সনাক্তকরণঃ যদি ইনকামিং ট্যাঙ্কটি অসামঞ্জস্যপূর্ণ হয়, তবে ট্যাঙ্কটি স্বয়ংক্রিয়ভাবে হ্রাস পাবে এবং বন্ধ হয়ে যাবে;
- ক্যান ছাড়াই ক্যান বন্ধ;
- ক্যানগুলি কেটে ফেলুন এবং যখন সিলিন্ডারটি কম তাপমাত্রায় থাকে তখন ভালভটি খুলবেন না;
- কম তরল স্তরের ক্ষেত্রে গতি হ্রাস করুন এবং ক্যানগুলি বন্ধ করুন;
- ফিড পাইপের তাপমাত্রা সনাক্তকরণ, যদি তাপমাত্রা নির্ধারিত প্রয়োজনীয়তা পূরণ করতে ব্যর্থ হয় তবে কোনও ফিডিং নেই;
- ক্যান ছাড়া ভরাট না, স্বয়ংক্রিয় চালু / বন্ধ ভালভ;
- তাপমাত্রা সেন্সরটি লেগ ব্র্যান্ড গ্রহণ করে এবং ফটো ইলেকট্রিক সেন্সরটি জার্মানিতে স্টক ব্র্যান্ড গ্রহণ করে।
|
| তৈলাক্তকরণ |
সমস্ত গিয়ার বিয়ারিং স্বয়ংক্রিয়ভাবে তৈলাক্ত করা হয়। |
|
ক্যান সিমার
|
|
|
ফ্রেম
|
- বেস প্লেট Q235, δ 30 পুরো প্লেট, δ 28 এর সামগ্রিক সমতলে সমাপ্তি, টেবিলের পৃষ্ঠটি কনকভ-কনভেক্স ছাড়াই সমতল;
- অপারেশন প্যানেল Q235, δ 40 পুরো প্লেট, δ 38 সামগ্রিক সমতল মধ্যে সমাপ্তি, কনকভ-কনভেক্স ছাড়া সমতল পৃষ্ঠ। মরিচা প্রতিরোধের জন্য স্টেইনলেস স্টীল প্যানেল কভার;
- মধ্যবর্তী প্লেট SUS304, δ 18 পুরো প্লেট, δ 16 সামগ্রিক সমতলে শেষ, সমতল পৃষ্ঠ, কনকভ-কনভেক্স ছাড়া;
- শীর্ষ প্লেট Q235, δ 30 পুরো প্লেট, δ 28 এর সামগ্রিক সমতলে সমাপ্তি, টেবিলের পৃষ্ঠটি কনকভ-কনভেক্স ছাড়াই সমতল।
|
| জ্যাকিং সিস্টেম |
- উত্তোলন স্পিন্ডলের জন্য SUS304 উপাদান (4 টুকরা) গ্রহণ করা হয়;
- উত্তোলন স্ক্রু রডটি H62 উপাদান থেকে তৈরি (4 টুকরা);
- সুক্ষ্ম সমন্বয় জন্য হ্যান্ড হুইল সহ বৈদ্যুতিক সমন্বয়।
|
|

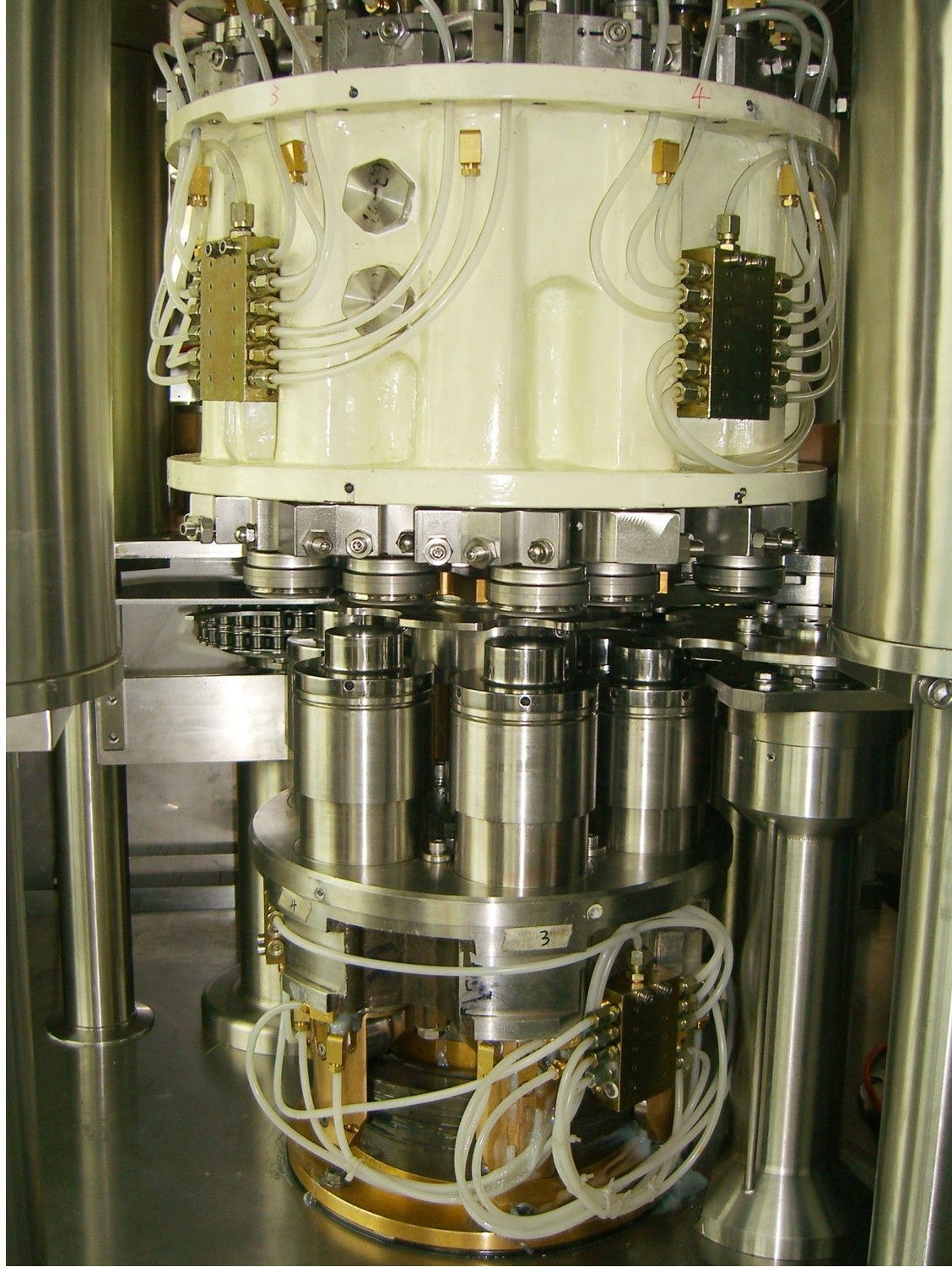

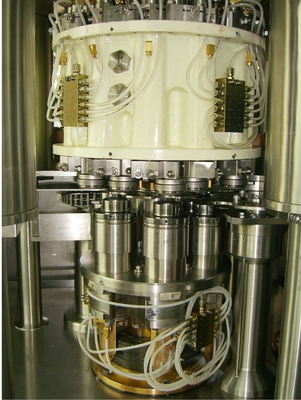

উপরের টাওয়ার
|
- ইন্টিগ্রেটেড টি৩০০ কাস্টিং, সুনির্দিষ্ট মেশিনিং;
- সমস্ত বিয়ারিং মূল প্যাকেজিং সহ আমদানি করা হয় যেমন SKF/NSK/INA/IKO/FAG;
- চক অক্ষ এবং ড্রাইভিং অক্ষ 38CrMoAlA উপাদান থেকে তৈরি করা হয়, যা উচ্চ তাপমাত্রা, উচ্চ চাপ এবং জারা প্রতিরোধী;
- তাইওয়ান রোলার এবং চাক তৈরি করেছে;
- স্টেইনলেস স্টীল সুরক্ষা কভার;
- ক্যাম 20crMnTi গ্রহণ করে, ভ্যাকুয়াম হার্ড HRC55-60।
|
|
নীচের টাওয়ার
|
- SUS304 উপাদান কাঠামো এবং যথার্থ যন্ত্রপাতি;
- সমর্থনকারী সিলিন্ডারটি ZQSn10-1 উপাদান থেকে তৈরি এবং সিলিন্ডারের হাতাটি SUS304 উপাদান থেকে তৈরি;
- দ্রুত এবং সুবিধাজনক প্রতিস্থাপনের জন্য অপসারণযোগ্য সমর্থন প্লেট;
- ক্যামটি 20crMnTi উপাদান এবং ভ্যাকুয়াম হার্ড HRC55-60 থেকে তৈরি;
- স্টেইনলেস স্টীল প্রতিরক্ষামূলক কভার.
|
|
ক্যান ফিডিং সিস্টেম
|
- কাস্টমাইজড স্টেইনলেস স্টীল সাইড চাপ চেইন;
- ইউএইচএম স্লাইড রেল;
- Ø30 উচ্চ-নির্ভুলতা অসুস্থ ফটো ইলেকট্রিক সুইচ;
- ইন্টিগ্রেটেড স্টেইনলেস স্টীল হাউজিং।
|
|
ঢাকনা পড়া সিস্টেম
|
- SUS304 পোলিশ ক্যাপ রেল;
- ঢাকনা জন্য SUS304 সিলিন্ডার;
- গিয়ারবক্সকে আলাদা করার জন্য বিশেষ উচ্চ গতির ঢাকনা;
- ঢাকনা স্টক স্লট জন্য ঢাকনা সনাক্তকরণ নেই (ঢাকনা ছাড়া অ্যালার্ম এবং বন্ধ);
- ঢাকনা পড়া সনাক্তকরণ (আলার্ম এবং বন্ধ যদি সেখানে ক্যান কিন্তু ঢাকনা নেই) ।
|
|
মোটর চালনা
|
- এবিবি বা সিমেন্স মোটর;
- QIANGZHU হ্রাসকারী;
- ভারী দায়িত্ব ইউনিভার্সাল ড্রাইভ শ্যাফ্ট।
|
|
নিয়ন্ত্রণ ব্যবস্থা
|
- ক্যান প্রবেশের উপর সনাক্তকরণ এবং ইনকামিং ক্যানের জন্য স্বয়ংক্রিয় খাওয়ানোর ঢাকনা;
- ঢাকনা স্টক লটে সনাক্তকরণ, যদি ঢাকনা না থাকে তবে ক্যানগুলি বন্ধ করুন;
- ক্যান আটকে থাকা সনাক্তকরণ (≤ 3 ক্যান);
- আলোকবিদ্যুৎ সেন্সরটি জার্মান SICK ব্র্যান্ডের হতে হবে।
- স্টেইনলেস স্টীল নিয়ন্ত্রণ ক্যাবিনেট;
- স্বাধীন ঝুলন্ত অপারেশন ক্যাবিনেট;
- বিশেষ বৈদ্যুতিক বোতাম বক্স কমিশন জন্য;
- সিমেন্স পিএলসি, ওয়াইনভিউ টাচ স্ক্রিন;
- ড্যানফস ফ্রিকোয়েন্সি কনভার্টার;
- স্নাইডার নিম্ন ভোল্টেজ ডিভাইস;
- এসএমসি বা এআইআরটিএসি বায়ুসংক্রান্ত উপাদান;
- পেশাদার স্তরের রিলে;
- রিমোট মডিউল (রিমোট ডায়গনিস্টিক এবং প্রোগ্রাম পরিবর্তন করতে সক্ষম);
- সমস্ত বৈদ্যুতিক সরঞ্জাম এবং সেন্সর পরামিতিগুলি ডায়াগনস্টিক এবং সমন্বয় জন্য টাচ স্ক্রিনে প্রদর্শিত হয়।
|
| তৈলাক্তকরণ |
সমস্ত গিয়ার বিয়ারিং স্বয়ংক্রিয়ভাবে তৈলাক্ত করা হয়। |
| |
|
অপারেটিং ম্যানুয়াল;
ইনস্টলেশন ডায়াগ্রাম;
সংযুক্তি সরঞ্জাম
|
সরঞ্জামের সম্পূর্ণ বিবরণ, প্রতিটি সমাবেশের অঙ্কন, বিস্তারিত অংশ নম্বর, সার্কিট ড্রিং। |
